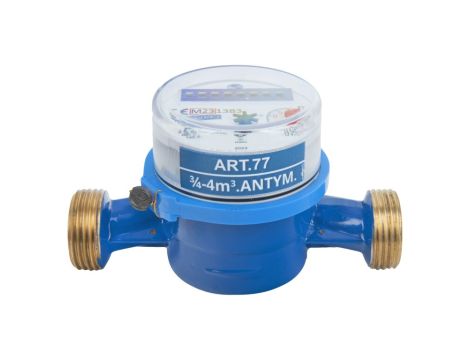

WODOMIERZ ANTYMAGNETYCZNY DIAMOND.ZW.3/4.Q3-4.0m3/h.

WODOMIERZ LICZNIK DO ZIMNEJ WODY DN15 1/2 ANTYMAGNETYCZNY DIAMOND 1.6 m3/h

Specyfikacja

• Wymiar:  1"
• Marka: Diamond
• Przepływ Q3: 4 m3/h
• Gwint:  Zewnętrzny typu G
• Klasa temperaturowa: T30
• Stosunek Q2/Q1: 1,6
• Stosunek Q4/Q3: 1,25
• Klasa straty ciśnienia: ΔP63
• Klasa ciśnieniowa: MAP 16

Materiał:

• Płytka dociskowa: GFN2
• O-Ring: NBR
• Podkładka: PPS
• Wirnik: PP, Magnes Ferrytowy, PA66, Stal nierdzewna
• Korpus: Mosiądz
• Sworzeń: POM, Stal nierdzewna
• Płytka regulacyjna: PPO
• Filtr: HDPE

Produkty Polskiego producenta Diamond to sprawdzone rozwiązanie w instalacjach c.o. oraz c.w.u.

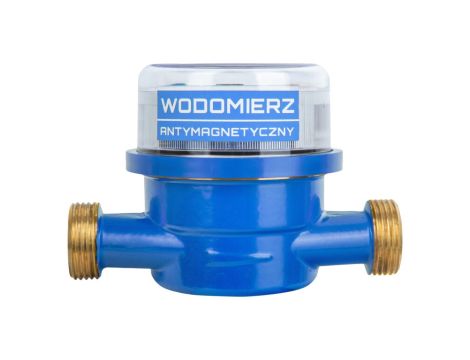

Wodomierze DIAMOND są przyrządami pomiarowymi przeznaczonymi do pomiaru objętości zimnej wody wodociągowej dostarczanej do mieszkań. Mogą być instalowane w poziomie lub w pionie (H lub V).
Licznik pomiarowy zabezpieczony jest plombą przed ingerencją osób niepowołanych.
Produkt z atestem PZH, zgodny z Dyrektywami Europejskimi CE

Czym jest R i jak się go oblicza?

R to podstawowy parametr określający zakres metrologiczny wodomierza. Oblicza się go na podstawie stosunku ciągłego strumienia objętości Q3 do minimalnego strumienia objętości Q1.
Im wyższa jest wartość R, tym większa będzie czułość pomiaru objętości wody przepływającej przez wodomierz.
Poniżej wartości współczynników R dla wodomierzy DIAMOND. Należy zwrócić uwagę, że wodomierz posiada różne klasy metrologiczne w zależności od sposobu jego montażu- pionowo lub poziomo.

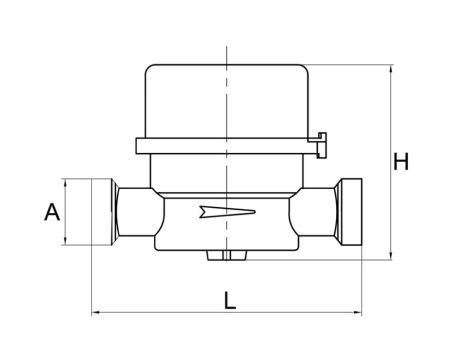

Wymiary:

• 3/4 cala
• Długość: 110mm / szer.: 78mm

Informacje dodatkowe:

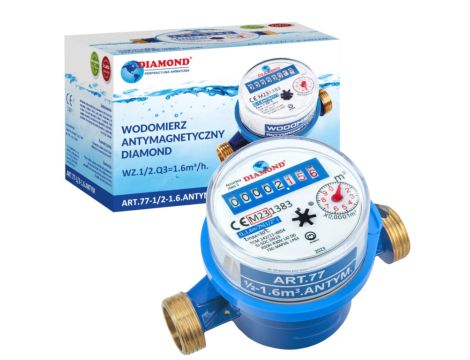

• Wodomierze zostały poddane ocenie zgodności i na tych wodomierzach znajduje się oznaczenie oceny zgodności w postaci oznakowania „CE” oraz dodatkowego oznakowania metrologicznego w postaci dużej litery M oraz dwóch ostatnich cyfr roku, w którym zostało ono naniesione, otoczonych prostokątem. Dodatkowo obok znajduje się numer jednostki notyfikowanej, gdzie wodomierze zostały zbadane i otrzymały certyfikat. Poniżej, zaznaczone żółtą ramką wspomniane oznaczenia na wodomierzu DIAMOND:
• Liczba M23 na tarczy wodomierza oznacza jego rok produkcji (2023) i można z niej odczytać ważność procedury oceny zgodności (legalizacji pierwotnej). Legalizacja wodomierza jest ważna przez 5 lat i dla wodomierza z oznaczeniem M23 trwa od 1 grudnia 2023r. do 30 listopada 2028 roku.
• Zgodnie z rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 22 marca 2019 r. w sprawie prawnej kontroli metrologicznej przyrządów pomiarowy Dz. U. poz 759 – termin zgłoszenia do legalizacji ponownej wodomierza po ocenie zgodności określony jest za pomocą cechy miesięcznej z liczbą rzymską oznaczającą miesiąc wykonania/utraty ważności legalizacji oraz cechę roczną z umieszczonymi w niej symetrycznie cyframi arabskimi oznaczającymi dwie ostatnie cyfry roku ważności. Jeżeli legalizacja utraci ważność – wodomierz nie może stanowić podstawy rozliczeń.
• Wodomierze DIAMOND występują w dwóch kolorach: niebieskim i czerwonym. Wodomierze niebieskie są przeznaczone do stosowania przy wodzie zimnej (T30- wodomierze przeznaczone do stosowania na wodzie do max 30°C), natomiast czerwone – przy wodzie ciepłej (T90- wodomierze przeznaczone do stosowania na wodzie do max 90°C).
• Większość parametrów możemy odczytać z oznaczeń zamieszczonych na samym wodomierzu. Jest to między innymi klasa temperaturowa, klasa ciśnieniowa, czy tez klasa metrologiczna.
• Wodomierze i ich klasy metrologiczne
• W wypadku wodomierzy, klasa metrologiczna to umowne oznaczenie dokładności pomiaru. Klasa metrologiczna, która oznaczana jest na każdym wodomierzu, wskazuje nam jak dokładne jest dane urządzenie.
• Znane są jeszcze stare klasy metrologiczne, stosowane przez wiele osób i przedsiębiorstw. Klasy te określone były w nieaktualnej już dyrektywie metrologicznej: A, B, C i D, gdzie A – klasa najniższa, czyli najgorsza,
• D – klasa najwyższa, czyli najbardziej dokładna.
• Jednak oficjalnie, zgodnie z 2014/32/UE- dyrektywą unijną MID, klasy metrologiczne zostały zastąpione współczynnikiem R. Współczynnik R to stosunek przepływu Q3 do Q1.
• Q3- ciągły strumień objętości – to największy strumień objętości, przy którym wodomierz działa w sposób prawidłowy w normalnych warunkach użytkowania, tzn. w warunkach przepływu ciągłego lub przerywanego, natomiast Q1 to minimalny strumień objętości – to najmniejszy strumień objętości, przy którym wskazania wodomierza spełniają wymagania dotyczące błędów granicznych dopuszczalnych.
• Poniżej znajduje się dopasowanie współczynniku R do poprzednio stosowanych klas. Stara klasa C to współczynnik R=160, klasa B współczynnik R=50, a klasa A (najniższa) to współczynnik wynoszący R=25. Pozostałe wartości R należy traktować jako wyznaczniki bardziej lub mniej precyzyjnych wodomierzy. Im większa wartość współczynnika R, tym bardziej dokładny będzie pomiar, a zarazem wyższa klasa metrologiczna.

A - 40
B - 80
C - 160
D - 200-800
